Для безопасной работы газовых котлов предусмотрены специальные устройства, входящие в состав агрегатов. Один из таких элементов – термопара, контролирующая температуру внутри оборудования.
Что такое термопара для газовых котлов
Термопарой называют специальный элемент, измеряющий температуру внутри газовых котлов и другого оборудования – газовых плит, колонок, водонагревателей и др. Преобразователь устанавливают в разные приборы, включая бытовые и промышленные устройства. Термоэлектрический модуль очень точно измеряет высокие температуры, а его конечной задачей является безопасная эксплуатация газового котла.
Как это работает
В основе принципа работы модуля лежит термоэлектрический эффект (его еще называют эффектом Зеебека). Суть в том, что если соединить два металла с разными физическими свойствами и нагреть их в зонах крепления, на холодных концах возникнет напряжение (электродвижущая сила – термо-ЭДС).
Термо-ЭДС поддерживает газовый клапан открытым. Дальше все относительно просто – если горение в камере энергонезависимого газового котла по тем или иным причинам остановится, контрольно-измерительный модуль не сможет удерживать клапан подачи горючего в открытом положении. Следом произойдет блокировка подачи газа. Как следствие, это позволит избежать утечки газа в помещение.
В итоге термопара – это один из ключевых элементов, отвечающих за безопасность эксплуатации газового котла путем мониторинга уровня температуры (чтобы агрегат не перегревался). Использование таких элементов актуально для любого подобного оборудования, независимо от модели и масштабов. Принцип прост, но он значительно повышает безопасность эксплуатации систем и агрегатов, работающих на газе.

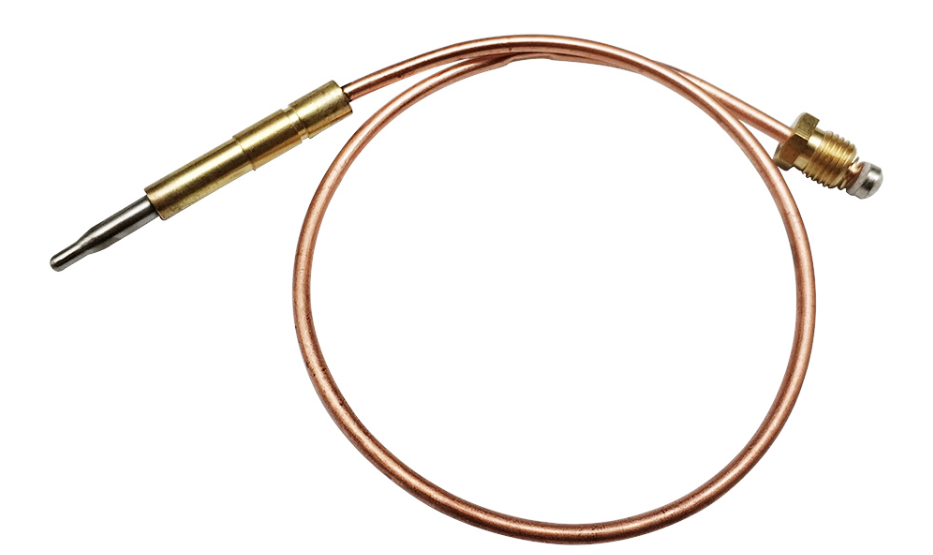

Устройство термопары газового котла
Модуль имеет относительно простое устройство, включающее в себя два проводника, выполненных из разных материалов. Также могут применяться компенсационные провода (для соединения термопары).

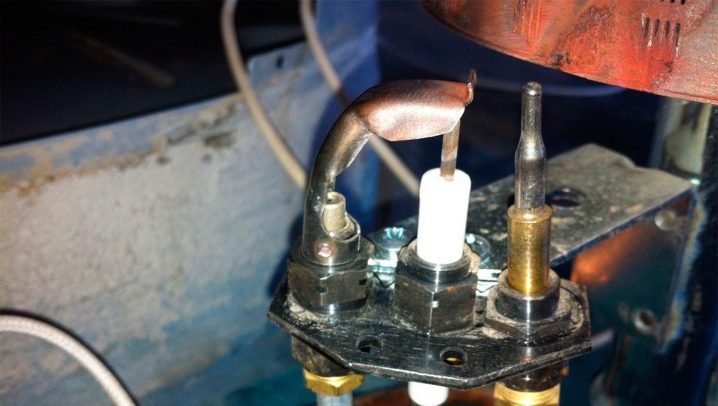

Термопары для бытовых и промышленных газовых котлов помещаются в специальную трубку (для защиты от агрессивных сред), оснащаемую подвижным фланцем для закрепления изделия.
Преимущества термоэлементов газового контроля:
- устойчивость к внешним воздействиям (элементы могут эксплуатироваться в агрессивных средах);
- простая конструкция (обеспечивает долгий срок службы и неприхотливость термопары в обслуживании);
- повышение безопасности работы с газовыми котлами и другим оборудованием;
- устойчивость к коррозии;
- высокая точность измерений (погрешность минимальная, но точные показатели зависят от модели).
Термоэлемент спокойно функционирует при экстремальных температурах.
Проверка термопары на работоспособность
Нередко поломка термопары газового контроля определяется визуально, когда в процессе розжига при нажатии и опущении кнопки клапана она не сохраняет зажатое положение (это происходит по причине отсутствия необходимого напряжения для электромагнитного клапана). Иногда пользователи решают проблему банальным способом – фиксируя кнопку скотчем или изолентой, но так делать нельзя.
Чаще всего проверка контрольно-измерительного модуля происходит с помощью мультиметра.
Алгоритм следующий:
- Газовый котел отключается от сети и газопровода (в целях безопасности).
- Свободный конец термопары снимается с котла.
- Рабочая часть элемента нагревается для образования напряжения (над конфоркой или с помощью свечи).
- Производится замер показаний с помощью мультиметра (измерения рекомендуется проводить в течение 30-60 секунд, продолжая греть рабочий элемент преобразователя).
Если модуль исправен, он выдаст напряжение в диапазоне от 20 до 25 mV. В зависимости от модели напряжение может достигать до 50-60 mV. Клапан может держаться и при более низких напряжениях, чем показатель в 20 mV (например, 18 mV), но если оно падает ниже, кнопка уже не будет фиксироваться.
Неполадки данного устройства – это вполне нормальное явление, оно хоть и отличается высокой устойчивостью к экстремальным нагрузкам, но в ходе эксплуатации «прогорает».
Цены на термопары газового контроля
Стоимость термоэлементов зависит от вида устройства. С выбором термопар для газовых котлов можно ознакомиться на странице https://boilerparts.ru/termopary/, здесь же указаны цены. В каталоге компании Boilerparts.Ru представлен большой выбор термоэлектрических устройств в широком ценовом диапазоне.
В целом стоимость термопар вполне доступна. Цена может меняться в зависимости от состава приборов (например, при наличии благородных металлов, дополнительных разъемов и соединений).
Защитные элементы для газовых котлов проще всего выбирать и заказывать в специализированных магазинах, включая Boilerparts.Ru, самостоятельно подбирая нужное устройство (с учетом модели оборудования), либо пользуясь помощью квалифицированных консультантов.
